Aufrufe: 0 Autor: Site-Editor Veröffentlichungszeit: 03.04.2025 Herkunft: Website
Im Bereich der Stromverteilungsausrüstung sind die Zuverlässigkeit und Effizienz elektrischer Verbindungen von größter Bedeutung. Klemmenblöcke dienen als wesentliche Komponenten, die organisierte und sichere Verbindungen innerhalb elektrischer Systeme ermöglichen. Zu den verschiedenen verfügbaren Terminaltypen gehören: Federklemmen haben sich aufgrund ihres einzigartigen Designs und ihrer betrieblichen Vorteile als bevorzugte Wahl herausgestellt. Dieser Artikel befasst sich mit der Funktionsweise von Federklemmen in Reihenklemmen und untersucht ihre Rolle, Mechanismen, Vorteile und Anwendungen in Stromverteilungsgeräten.
Klemmenblöcke sind modulare, isolierte Geräte, die eine sichere und organisierte Methode zum Anschließen elektrischer Leitungen bieten. In Stromverteilungsgeräten spielen sie eine entscheidende Rolle bei der effizienten und sicheren Verwaltung und Verteilung elektrischer Energie. A Der Klemmenblock gewährleistet sichere elektrische Verbindungen und verringert das Risiko lockerer Verbindungen, die zu Geräteausfällen oder Sicherheitsrisiken führen können.
Diese Blöcke sollen den Verdrahtungsprozess vereinfachen, indem sie ein einfaches Einführen und Entfernen von Drähten ermöglichen, was besonders bei Installation und Wartung von Vorteil ist. Sie helfen auch bei der Organisation komplexer Verkabelungssysteme und erleichtern so die Verfolgung und Fehlerbehebung von Schaltkreisen. Die Isolationseigenschaft von Reihenklemmen schützt vor Stromschlägen und verhindert Kurzschlüsse durch die Isolierung verschiedener elektrischer Komponenten.

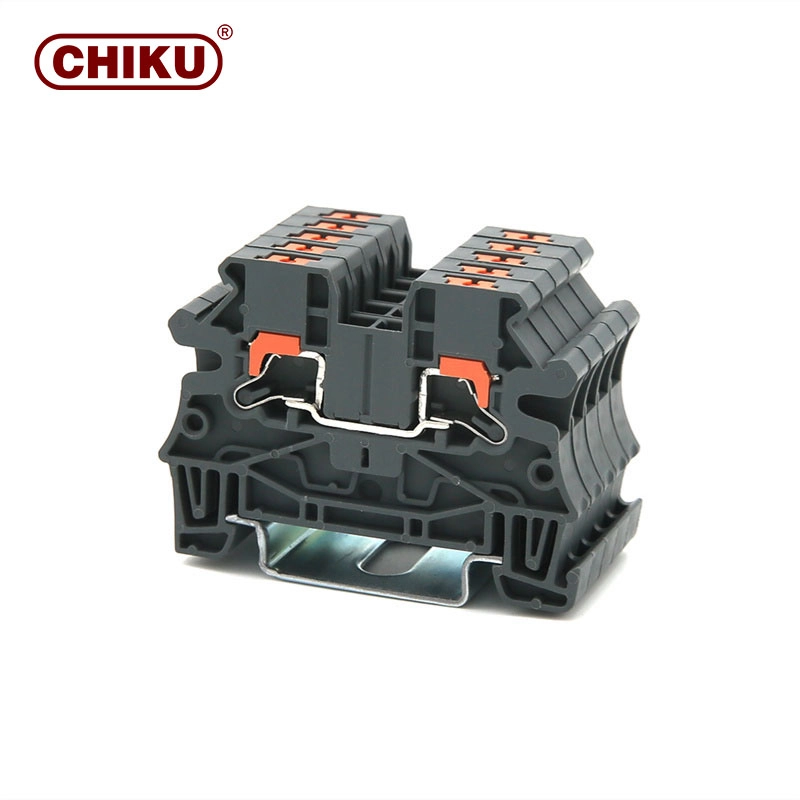

Federklemmen sind eine Art Verbindungstechnik, die in Reihenklemmen verwendet wird und die mechanische Kraft einer Feder nutzt, um eine zuverlässige elektrische Verbindung herzustellen. Sie ersetzen herkömmliche Schraubklemmen, indem sie einen konstanten Druck auf den Leiter ausüben und so eine stabile und vibrationsfeste Verbindung gewährleisten. Diese konstante Kraft gleicht Veränderungen aufgrund von Temperaturschwankungen und mechanischen Vibrationen aus, die in Energieverteilungsumgebungen häufig vorkommen.
Die Verwendung von Federklemmen erhöht die Effizienz von Stromverteilungsgeräten, indem sie die Verbindungszuverlässigkeit verbessert und den Wartungsaufwand reduziert. Sie sind besonders vorteilhaft bei Anwendungen, bei denen der Platz begrenzt ist und schnelle und sichere Verbindungen erforderlich sind. Federklemmen tragen außerdem zur allgemeinen Sicherheit elektrischer Systeme bei, indem sie das Risiko lockerer Verbindungen minimieren, die zu Überhitzung oder Lichtbögen führen können.
Das Funktionsprinzip von Federklemmen basiert auf den mechanischen Eigenschaften der Feder, die eine gleichmäßige Kraft auf den Leiter ausübt. Wenn ein Draht in die Klemme eingeführt wird, wird der Federmechanismus zusammengedrückt, sodass der Draht eindringen kann. Beim Loslassen kehrt die Feder in ihren ursprünglichen Zustand zurück, klemmt den Draht fest und stellt eine sichere Verbindung her.
Bei diesen Klemmen kommen im Allgemeinen zwei Arten von Federmechanismen zum Einsatz: Zugklemmen und Steckklemmen. Die Spannklemme erfordert den Einsatz eines Werkzeugs, um die Feder zum Einführen des Drahtes zu öffnen, während der Push-in-Typ ein direktes Einführen ohne Werkzeug ermöglicht. Beide Mechanismen gewährleisten eine zuverlässige elektrische Verbindung, indem sie einen konstanten Druck auf den Leiter aufrechterhalten, was für die Stabilität von Stromverteilungssystemen von entscheidender Bedeutung ist.
Federklemmen werden typischerweise aus hochwertigen leitfähigen Materialien wie Kupferlegierungen hergestellt, die eine hervorragende elektrische Leitfähigkeit und Korrosionsbeständigkeit bieten. Die Federkomponenten bestehen normalerweise aus Edelstahl oder anderen elastischen Metallen, die wiederholter mechanischer Belastung standhalten, ohne sich zu verschlechtern. Das Klemmengehäuse besteht häufig aus schwer entflammbaren, isolierenden Kunststoffen, die zusätzliche Sicherheitsmerkmale bieten.
Beim Design von Federklemmen steht die Maximierung der Kontaktfläche und die Gewährleistung eines sicheren Halts am Leiter im Vordergrund. Dieses Design minimiert den Kontaktwiderstand und die Wärmeentwicklung und erhöht dadurch die Gesamteffizienz und Lebensdauer der elektrischen Verbindung. Die Anschlüsse sind außerdem auf Benutzerfreundlichkeit ausgelegt und ermöglichen eine schnelle Installation und Entfernung, was in dynamischen elektrischen Umgebungen unerlässlich ist.
Der Einsatz von Federklemmen in Stromverteilungsgeräten bietet gegenüber herkömmlichen Verbindungsmethoden mehrere wesentliche Vorteile:
Federklemmen üben eine konstante Kraft auf den Leiter aus, wodurch die Verbindung trotz Umgebungsschwankungen wie Temperaturschwankungen oder Vibrationen sicher bleibt. Diese Konsistenz verringert das Risiko von Verbindungsfehlern, die zu Stromausfällen oder Geräteschäden führen können.
Das Design der Federklemmen ermöglicht eine schnelle und werkzeuglose Installation, insbesondere bei Push-In-Typen. Diese Funktion spart nicht nur Zeit bei der Installation, sondern reduziert auch die Arbeitskosten und das Risiko von Installationsfehlern. Techniker können selbst in engen Räumen oder anspruchsvollen Umgebungen schnell sichere Verbindungen herstellen.
Durch die Minimierung des Risikos von losen Verbindungen und Lichtbögen erhöhen Federklemmen die Sicherheit von Stromverteilungssystemen. Die bei ihrer Konstruktion verwendeten Isoliermaterialien bieten zusätzlichen Schutz vor Stromschlägen und Kurzschlüssen und tragen so zu einer sichereren Arbeitsumgebung bei.
Federklemmen erfordern weniger Wartung als Schraubklemmen, die sich mit der Zeit lockern können und ein regelmäßiges Nachziehen erfordern. Die konstante Klemmkraft von Federklemmen macht eine solche Wartung überflüssig und reduziert Ausfallzeiten und damit verbundene Kosten.
In Anwendungen, in denen Geräte Vibrationen ausgesetzt sind, wie etwa in Industriemaschinen oder Transportsystemen, sorgen Federklemmen für sichere Verbindungen, wo Schraubklemmen versagen könnten. Diese Zuverlässigkeit ist entscheidend für den unterbrechungsfreien Betrieb kritischer Stromverteilungsanlagen.
Federklemmen werden aufgrund ihrer Zuverlässigkeit und Effizienz in einer Vielzahl von Stromverteilungsanwendungen eingesetzt:
In Schaltanlagen und Schalttafeln ermöglichen Federklemmen sichere Verbindungen sowohl für Strom- als auch für Steuerstromkreise. Ihr kompaktes Design ermöglicht eine Verkabelung mit hoher Dichte, was in komplexen Systemen mit begrenztem Platz unerlässlich ist.
Sonnenkollektoren und Windkraftanlagen werden häufig in Umgebungen mit erheblichen Temperaturschwankungen und Vibrationen betrieben. Federklemmen bieten die nötige Zuverlässigkeit, um die Verbindungen unter diesen anspruchsvollen Bedingungen aufrechtzuerhalten und eine konstante Stromerzeugung sicherzustellen.
In Bahnsystemen und Automobilanwendungen sind die vibrationsfesten Eigenschaften von Federklemmen von unschätzbarem Wert. Sie tragen zur Aufrechterhaltung einer zuverlässigen Stromverteilung in Fahrzeugen und Infrastruktur bei und tragen so zur Sicherheit und Betriebseffizienz bei.
Fertigungsanlagen nutzen Automatisierungssysteme, die zahlreiche zuverlässige Verbindungen für Sensoren, Aktoren und Steuergeräte erfordern. Federklemmen vereinfachen den Verdrahtungsprozess und erhöhen die Zuverlässigkeit dieser kritischen Verbindungen.
Bei der Integration von Federklemmen in Stromverteilungsgeräte sollten mehrere technische Faktoren berücksichtigt werden, um eine optimale Leistung zu gewährleisten:
Stellen Sie sicher, dass die Federklemmen mit den in Ihrer Anwendung verwendeten Leitertypen und -größen kompatibel sind. Während Federklemmen für eine Reihe von Drahtgrößen geeignet sind, ist es wichtig, die Spezifikationen zu überprüfen, um die Verbindungsintegrität aufrechtzuerhalten.
Bewerten Sie die Umgebungsbedingungen wie extreme Temperaturen, Luftfeuchtigkeit und die Einwirkung korrosiver Substanzen. Wählen Sie Terminals aus Materialien und mit für diese Bedingungen geeigneten Eigenschaften aus, um Beeinträchtigungen und Ausfälle zu vermeiden.
Stellen Sie sicher, dass die Klemmen den Strom- und Spannungspegeln Ihrer Anwendung standhalten können. Die Verwendung von Klemmen mit unzureichenden Nennwerten kann zu Überhitzung, Isolationsversagen und Sicherheitsrisiken führen.
Für die Überprüfung ihrer Sicherheit und Leistung ist es wichtig sicherzustellen, dass Federklemmen den relevanten Industriestandards und Zertifizierungen wie UL, IEC oder CSA entsprechen. Die Einhaltung dieser Standards zeigt, dass die Terminals strengen Tests unterzogen wurden, um ihre Zuverlässigkeit und Effizienz in Stromverteilungssystemen sicherzustellen. Dies ist nicht nur für die Einhaltung gesetzlicher Vorschriften von entscheidender Bedeutung, sondern auch für die Minderung potenzieller Haftungsprobleme.
Huntec, eine führende Marke im Bereich elektrischer Verbindungen und Zubehör, hebt die Einhaltung internationaler Standards auf die nächste Stufe. Alle Huntec-Produkte, einschließlich Federklemmen, sind nach ISO9001, ISO14001, OHSAS18001 zertifiziert und erfüllen globale Standards wie UL, CE, RoHS und CQC. Diese Zertifizierungen spiegeln Huntecs Engagement für die Herstellung hochwertiger Produkte wider, die sich sowohl durch Sicherheit als auch durch Leistung auszeichnen.
Um die Vorteile von Federklemmen voll auszuschöpfen, ist es wichtig, bei der Installation bewährte Verfahren zu befolgen:
Isolieren Sie die Drähte auf die entsprechende Länge ab und achten Sie darauf, dass die Leiter dabei nicht beschädigt werden. Erwägen Sie bei Litzendrähten die Verwendung von Aderendhülsen, um ein Ausfransen zu verhindern und eine gleichmäßige Verbindungsoberfläche sicherzustellen.
Führen Sie keine Drähte ein, die größer sind als die maximale Kapazität der Klemme, da dies den Federmechanismus verzerren und die Verbindung beeinträchtigen kann. Ebenso kann das Einführen zu kleiner Drähte zu einem unzureichenden Anpressdruck führen.
Stellen Sie sicher, dass die Leiter frei von Verunreinigungen wie Ölen, Oxidation oder Ablagerungen sind, die den elektrischen Kontakt beeinträchtigen können. Saubere Verbindungen tragen zur Langlebigkeit und Zuverlässigkeit der Reihenklemme bei.
Der Bereich der elektrischen Verbindungen entwickelt sich ständig weiter und die Federklemmentechnologie bildet da keine Ausnahme. Zu den jüngsten Fortschritten gehören:
Materialentwicklungen haben zu Federn mit größerer Elastizität und Leitfähigkeit geführt. Diese Materialien halten höheren Temperaturen und mechanischen Belastungen stand und erweitern so das Einsatzspektrum von Federklemmen.
Moderne Terminals werden für die Integration in intelligente Überwachungssysteme entwickelt, die eine Echtzeitverfolgung elektrischer Parameter und eine vorausschauende Wartung ermöglichen. Diese Integration erhöht die Zuverlässigkeit und Effizienz des Systems.
Da elektronische Geräte immer kleiner werden, besteht ein wachsender Bedarf an Klemmen, die eine hohe Verkabelungsdichte auf kompaktem Raum unterbringen können. Innovationen im Federklemmendesign erfüllen diesen Bedarf ohne Einbußen bei Leistung oder Sicherheit.
Federklemmen stellen einen bedeutenden Fortschritt in der elektrischen Verbindungstechnik in Reihenklemmen für Energieverteilungsgeräte dar. Ihre Fähigkeit, konsistente, zuverlässige Verbindungen bereitzustellen und gleichzeitig die Installationszeit und den Wartungsaufwand zu reduzieren, macht sie zu einer attraktiven Wahl für moderne elektrische Systeme. Durch das Verständnis ihrer Mechanismen und Vorteile können Ingenieure und Techniker fundierte Entscheidungen treffen, die die Leistung und Sicherheit von Stromverteilungsnetzen verbessern.
