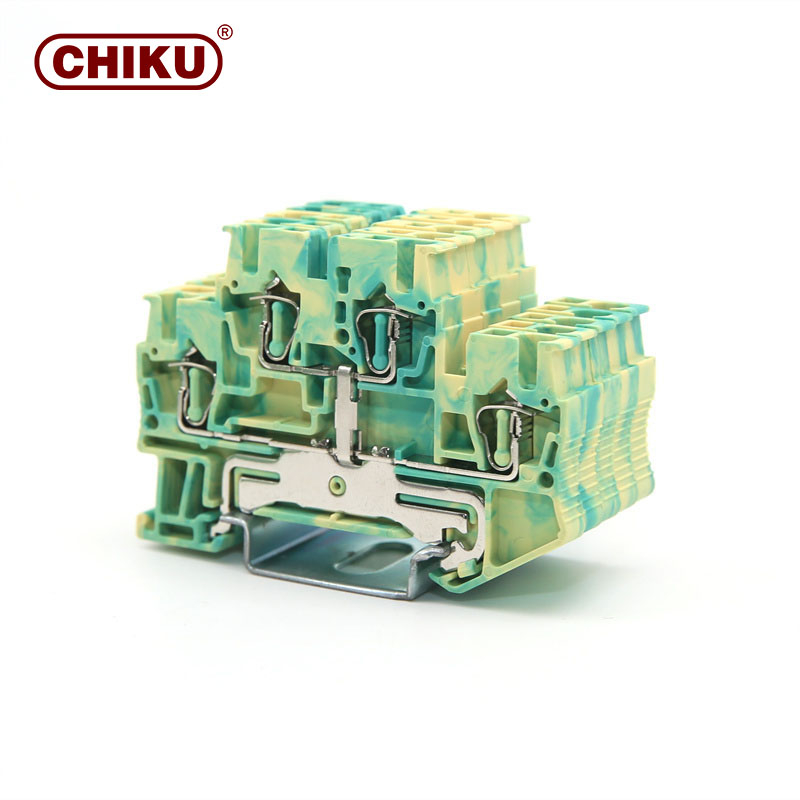

RNSTB2.5-PE

Método de conexión: conexión de jaula de resorte, Número de conexiones: 4, Sección transversal: 0,14-2,5, AWG: 26-12, Color: amarillo-verde

Color:	amarillo-verde
Disponibilidad:

Cantidad:



Preguntar Añadir a la cesta

Modelo:
RNS
Marca:
CHIKU
Método de conexión:
Conexión push-in
Hilo rígido/mm²:
Ø 0,14-4
Conductor flexible/mm²:
Ø 0,14-2,5
Capacidad de conexión/AWG:
26-12
Grosores de terminales/mm:
5,2

Datos Básicos

Método de conexión

conexión de jaula de resorte

Color

amarillo-verde

Tipo de material aislante

Pensilvania

Número de capas

Volumen de conexión

Grado retardante de llama determinado según GB308

Tensión nominal soportada por impulsos

8KV

Nivel de contaminación

Ⅲ

conductor rígido

0,14 -4 mm²

alambre flexible

0,14 -2,5 mm²

Multiconductor rígido

0,2 -1,5 mm²

Multiconductor flexible

0,2 - 1,5 mm²

Conductores flexibles con extremos tubulares desnudos.

0,2 -2,5 mm²

Conductores flexibles con preaislamiento tubular TWilN

0,5 mm²

Capacidad de conexión AWG

26-12

longitud de pelado

10mm

Estándares de implementación

CEI 60947-7-2 GB/T 14048.8

Tamaño del producto

18mm

Grosor de los terminales

5,2 mm

Ancho

67,5 mm

Espesor de la placa final

2,2 mm

Altura U7.5

36,5 mm

Ventaja del producto
Modelo de producto
Detalles del producto
Material del producto

Ventaja del producto

serie RNSTB2.5-PE
Terminal de tierra de resorte doble
El diseño compacto y el método de conexión superior ahorran espacio y también son convenientes para conectar en espacios estrechos.
El espacio de conexión puede colocar un conductor (
sección transversal nominal) con fundas de plástico.
El doble puente consecutivo puede ahorrar tiempo de distribución de voltaje y también puede almacenar accesorios de prueba.

Más información
Modelo de producto

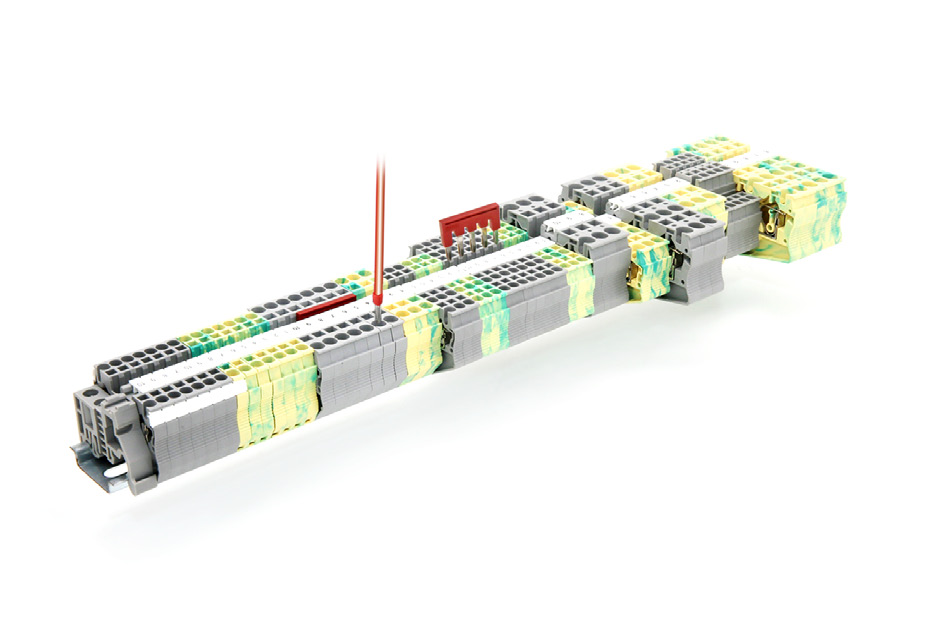

Los terminales de resorte de la serie RNS cuentan con una gama completa que ofrece opciones personalizables para satisfacer las necesidades de cableado de equipos eléctricos y energéticos. Diseñados para proporcionar soluciones de conectividad eficientes y confiables, estos terminales utilizan un mecanismo de resorte que garantiza una conexión segura y estable. Con una variedad de tamaños y configuraciones, pueden adaptarse a diversos calibres de cables, lo que los hace adaptables a múltiples aplicaciones.
Detalles del producto

La serie RNS consta de una carcasa, un resorte y un sistema de sujeción. El diseño con resorte aplica una presión constante sobre los cables para un agarre firme, mientras que la carcasa proporciona aislamiento. El mecanismo de sujeción, ya sea tornillo, palanca o presión, permite una fácil inserción y extracción del cable. Fabricados con materiales conductores, garantizan conexiones fiables.
Material del producto

Los terminales de resorte tipo RNS suelen estar fabricados con materiales de alta calidad para garantizar una conductividad y resistencia a la corrosión óptimas. Su capacidad de personalización permite soluciones personalizadas para satisfacer los requisitos específicos del cliente, mejorando el rendimiento y la eficiencia de los sistemas eléctricos y energéticos. Para especificaciones técnicas detalladas y opciones de personalización, consulte las especificaciones o servicios del fabricante.
