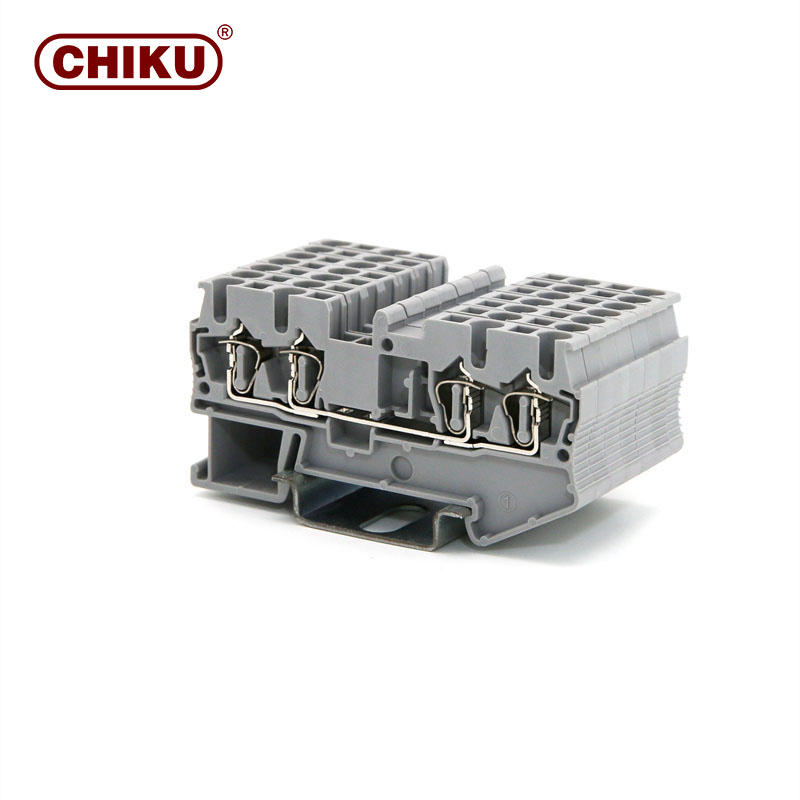

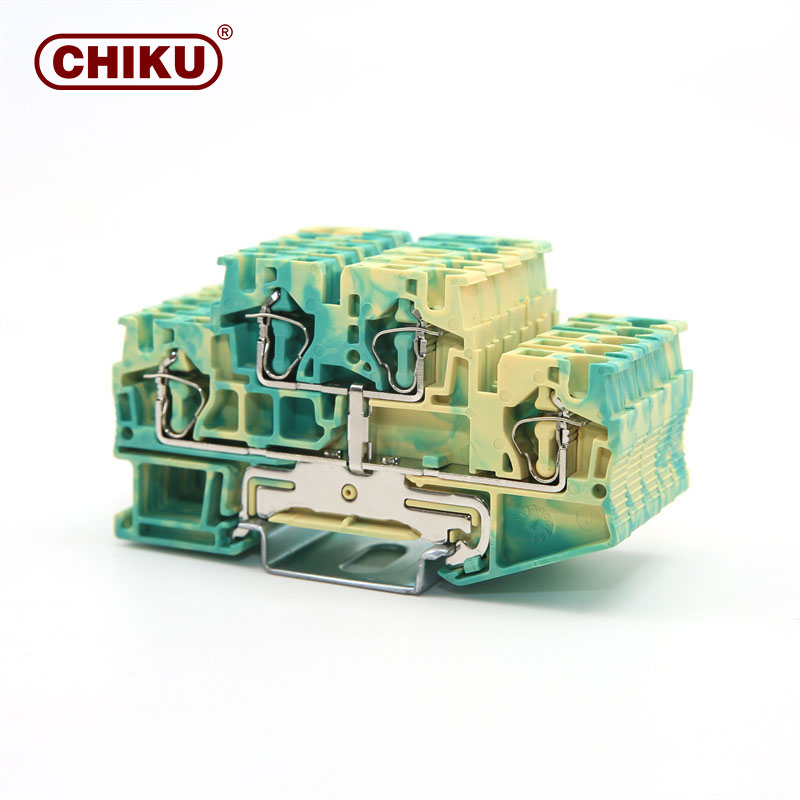

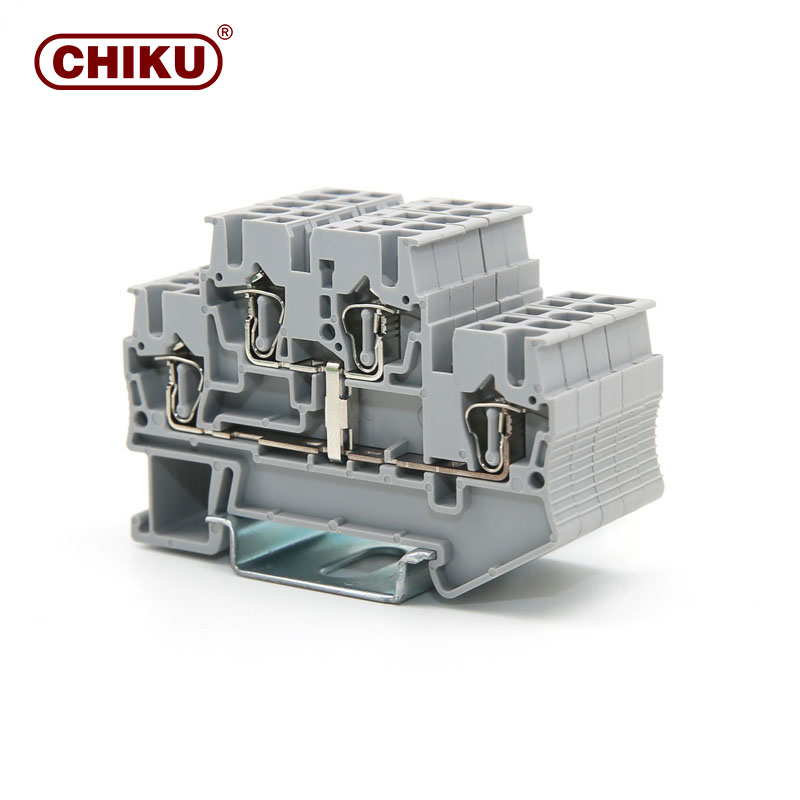

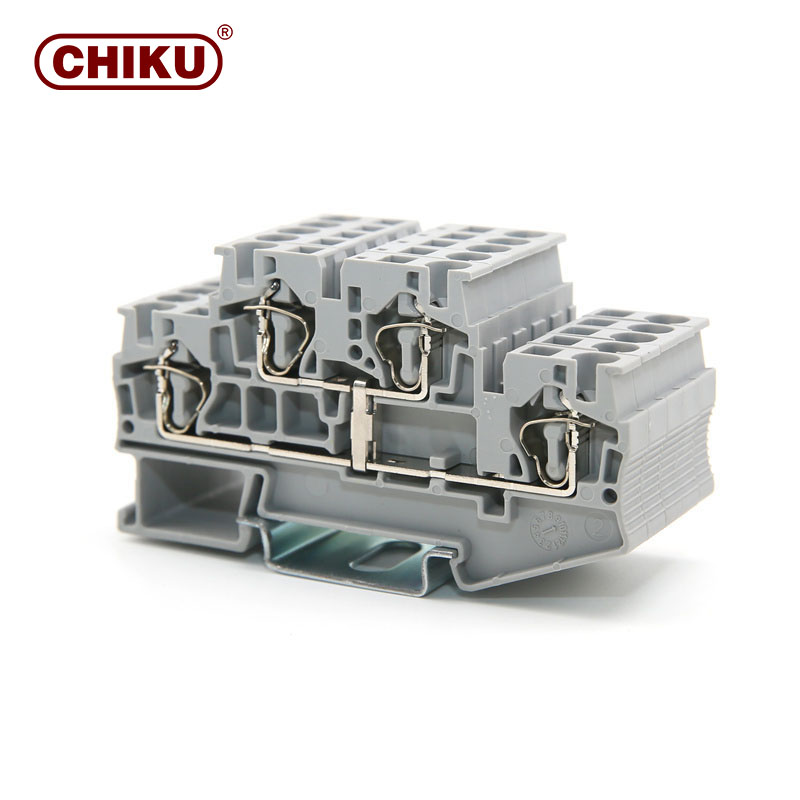

RNSTB 4

Metodo di cablaggio: connessione a molla a gabbia, numero di connessioni: 4, capacità di cablaggio: 0,25-4, colore: grigio/blu/arancione

Colore:	grigio nero grigio ferro verde costume
voltaggio:	500 V
Attuale:	30A
Disponibilità:

Quantità:



Informarsi Aggiungi al carrello

Modello:
RNSTB 4
Marca:
CHIKU
Metodo di connessione:
Connessione push-in
Filo rigido/mm²:
Ø0,25-4
Conduttore flessibile/mm²:
Ø0,25-4
Capacità di connessione/AWG:
Ø12-4
Spessori terminali/mm:
Ø6,2
Corrente nominale/A:
Ø 30
Tensione nominale/V:
Ø500

Dati di base

Metodo di connessione

collegamento a molla a gabbia

Corrente nominale

30A

Tensione nominale

500 V

Colore

Grigio

Numero di strati

Volume di connessione

Tipo di materiale isolante

Grado ignifugo determinato secondo GB308

Tensione nominale di tenuta agli impulsi

8KV

Livello di inquinamento

Ⅲ

Dimensioni del prodotto

Conduttore rigido

0,2 -10 mm²

Filo flessibile

0,08-4 mm²

Multiconduttore rigido

0,5 -4 mm²

Multiconduttore flessibile

0,5 -4 mm²

Conduttori flessibili con estremità nude tubolari

0,5 -4 mm²

Capacità di connessione AWG

16-4

Lunghezza di spogliatura

12 mm

Standard di attuazione

IEC60947-7-1GB/T14048.7

Dimensioni del prodotto

18 mm

Spessore terminale

6,2 mm

Larghezza

83,5 mm

Spessore della piastra terminale

2,0 mm

Altezza U7,5

47,5 mm

Vantaggio del prodotto
Modello del prodotto
Dettagli del prodotto
Materiale del prodotto

Vantaggio del prodotto

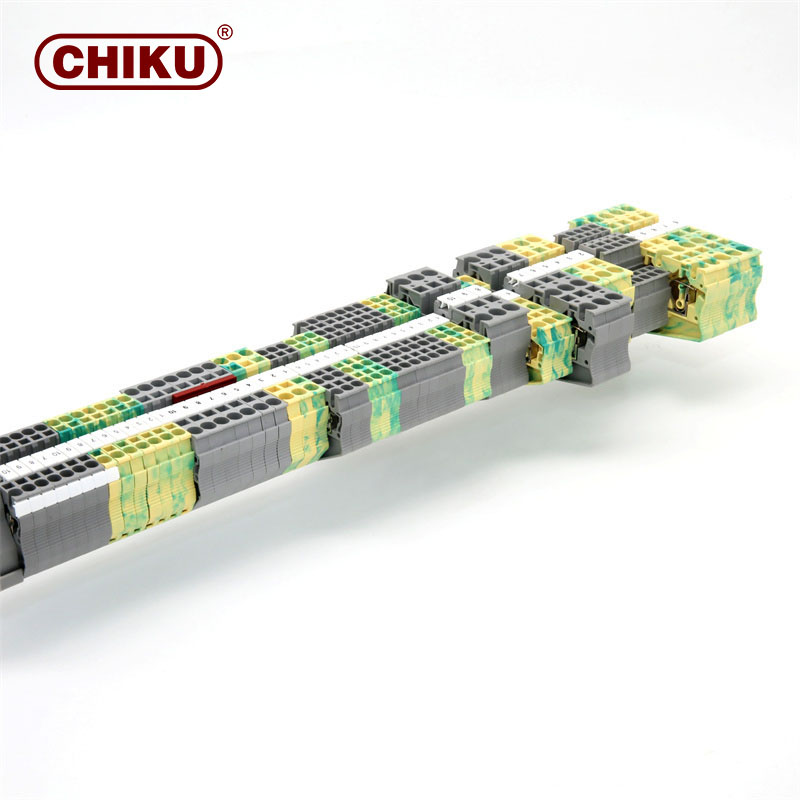

Serie RNS
Morsetti passanti a molla.
Il design compatto e il metodo di collegamento superiore consentono di risparmiare spazio ed è inoltre comodo per il collegamento in stanze strette.
Lo spazio di collegamento può mettere il conduttore (
sezione trasversale nominale) con manicotti di plastica.
Il doppio ponte consecutivo può far risparmiare tempo nella distribuzione della tensione e può anche memorizzare accessori di test.

Saperne di più
Modello del prodotto

I terminali a molla della serie RNS vantano una gamma completa, offrendo opzioni personalizzabili per soddisfare le esigenze di cablaggio delle apparecchiature elettriche ed energetiche. Progettati per fornire soluzioni efficienti e affidabili per la connettività, questi terminali utilizzano un meccanismo a molla che garantisce una connessione sicura e stabile. Con una varietà di dimensioni e configurazioni, possono ospitare diversi calibri di filo, rendendoli adattabili a molteplici applicazioni.
Dettagli del prodotto

La serie RNS comprende un alloggiamento, una molla e un sistema di bloccaggio. Il design a molla applica una pressione costante sui cavi per una presa salda, mentre l'alloggiamento fornisce isolamento. Il meccanismo di bloccaggio, sia esso a vite, a leva o a pressione, consente un facile inserimento e rimozione del filo. Realizzati con materiali conduttivi, garantiscono connessioni affidabili.
Materiale del prodotto

I terminali a molla di tipo RNS sono spesso realizzati con materiali di alta qualità per garantire conduttività e resistenza alla corrosione ottimali. La loro personalizzazione consente soluzioni su misura per soddisfare le specifiche esigenze del cliente, migliorando le prestazioni e l'efficienza dei sistemi elettrici ed energetici. Per specifiche tecniche dettagliate e opzioni di personalizzazione, consultare le specifiche o i servizi del produttore.
