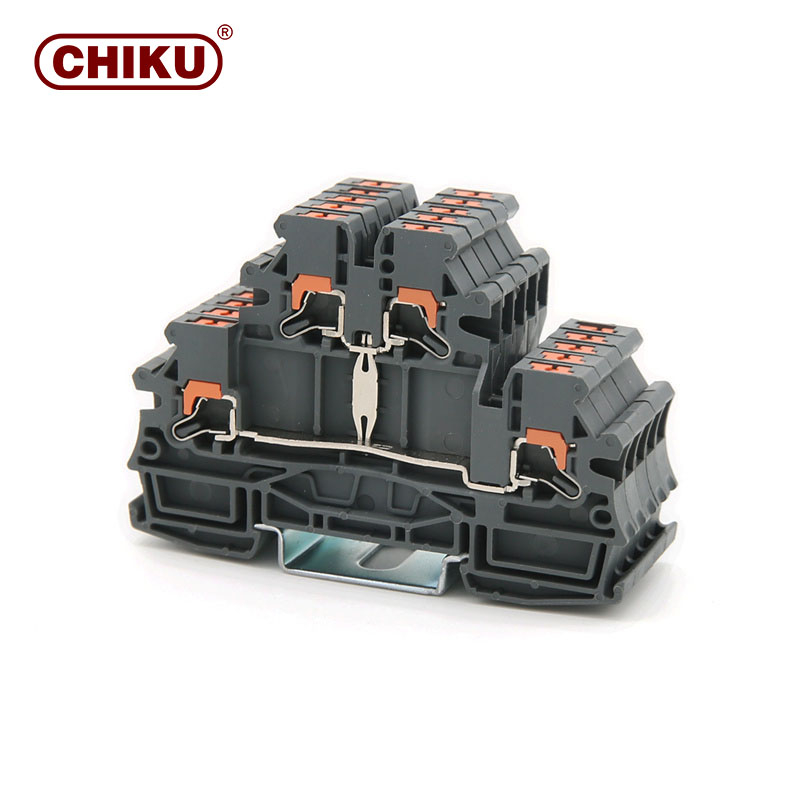

RPITT2.5-PV

วิธีการเชื่อมต่อ: การเชื่อมต่อแบบกดเข้า, แรงดันไฟฟ้าที่กำหนด: 800V, กระแสไฟฟ้าที่กำหนด: 24A, จำนวนการเชื่อมต่อ: 4, ส่วนตัดขวาง: 0.14-2.5, AWG:26-12, สี: สีเทาเหล็ก

สี:	เหล็กสีเทา สีฟ้า สีแดง สีเหลือง สีเขียว กำหนดเอง
แรงดันไฟฟ้า:	800V
ปัจจุบัน:	24ก
มีจำหน่าย:

ปริมาณ:



สอบถาม เพิ่มลงตะกร้า

แบบอย่าง:
เทอร์มินัลสปริง RPITT2.5-PV
ยี่ห้อ:
ชิกุ
วิธีการเชื่อมต่อ:
การเชื่อมต่อแบบพุช-อิน
ลวดแข็ง/มม.²:
Ø 0.5-10
ตัวนำแบบยืดหยุ่น/มม.²:
Ø 0.5-6
ความสามารถในการเชื่อมต่อ/AWG:
Ø 26-12
ความหนาของขั้ว/มม.:
Ø 8.2
จัดอันดับปัจจุบัน/A:
Ø 24
แรงดันไฟฟ้า/V:
Ø 800

วิธีการเชื่อมต่อ

การเชื่อมต่อสปริงกรง

จัดอันดับปัจจุบัน

24ก

จัดอันดับแรงดันไฟฟ้า

800V

สี

เหล็กสีเทา

ประเภทวัสดุฉนวน

ป้า

จำนวนชั้น

ปริมาณการเชื่อมต่อ

เกรดสารหน่วงไฟกำหนดตาม GB308

พิกัดพัลส์ทนต่อแรงดันไฟฟ้า

8KV

ระดับมลพิษ

Ⅲ

ตัวนำแข็ง

0.5 – 10.0มม.²

ลวดยืดหยุ่น

0.5 – 6.0 มม.²

ตัวนำหลายตัวแข็ง

0.5– 2.5 มม.²

ตัวนำหลายตัวที่ยืดหยุ่น

0.5– 2.5 มม.²

ตัวนำแบบยืดหยุ่นที่มีปลายท่อเปลือย

0.25 - 1.5 มม.²

ตัวนำแบบยืดหยุ่นพร้อมฉนวนหุ้มล่วงหน้าแบบท่อ TWilN

0.5-2.5 มม.²

ความสามารถในการเชื่อมต่อ AWG

20-8

ความยาวการปอก

12มม

มาตรฐานการดำเนินงาน

IEC60947-7-1GB/T14048.7

ขนาดสินค้า

18มม

ความหนาของขั้ว

8.2มม

ความกว้าง

59มม

ความหนาของแผ่นปลาย

2.2มม

ส่วนสูง U7.5

46.5มม

ส่วนสูง U10

49มม

ส่วนสูง U15

54มม

ข้อได้เปรียบของผลิตภัณฑ์
รุ่นสินค้า
รายละเอียดสินค้า
วัสดุผลิตภัณฑ์

ข้อได้เปรียบของผลิตภัณฑ์

RPI ซีรี่ส์ เท
อร์มินอลบล็อคป้อนผ่านกรงสปริง
การออกแบบที่กะทัดรัดและวิธีการเชื่อมต่อด้านบนช่วยประหยัดพื้นที่และสะดวกในการเชื่อมต่อในห้องแคบ
พื้นที่เชื่อมต่อสามารถใส่ตัวนำ (
ส่วนตัดขวางที่ระบุ) ด้วยปลอกพลาสติก
สะพานคู่ที่ต่อเนื่องกันสามารถประหยัดเวลาในการกระจายแรงดันไฟฟ้าและสามารถจัดเก็บอุปกรณ์เสริมสำหรับการทดสอบได้

เรียนรู้เพิ่มเติม
รุ่นสินค้า

เทอร์มินัลสปริงซีรีส์ RPI มีกลุ่มผลิตภัณฑ์ที่ครอบคลุม โดยนำเสนอตัวเลือกที่ปรับแต่งได้เพื่อตอบสนองความต้องการการเดินสายไฟของอุปกรณ์ไฟฟ้าและพลังงาน ออกแบบมาเพื่อมอบโซลูชันที่มีประสิทธิภาพและเชื่อถือได้สำหรับการเชื่อมต่อ หน้าจอแสดงค่าน้ำหนักเหล่านี้ใช้กลไกสปริงที่รับประกันการเชื่อมต่อที่ปลอดภัยและเสถียร ด้วยขนาดและการกำหนดค่าที่หลากหลาย จึงสามารถรองรับเกจสายไฟได้หลากหลาย ทำให้สามารถปรับให้เข้ากับการใช้งานที่หลากหลาย
รายละเอียดสินค้า

ซีรีส์ RPI ประกอบด้วยตัวเรือน สปริง และระบบจับยึด การออกแบบแบบสปริงโหลดใช้แรงกดที่สม่ำเสมอบนสายไฟเพื่อการยึดเกาะที่แน่นหนา ในขณะที่ตัวเครื่องเป็นฉนวน กลไกการจับยึด ไม่ว่าจะเป็นสกรู ก้านโยก หรือแบบกดเข้า ช่วยให้สามารถใส่และถอดสายไฟได้ง่าย ผลิตจากวัสดุนำไฟฟ้า ช่วยให้มั่นใจในการเชื่อมต่อที่เชื่อถือได้
วัสดุผลิตภัณฑ์

ขั้วต่อสปริงประเภท RPI มักทำจากวัสดุคุณภาพสูงเพื่อให้แน่ใจว่ามีการนำไฟฟ้าที่เหมาะสมและทนทานต่อการกัดกร่อน ความสามารถในการปรับแต่งได้ทำให้มีโซลูชันที่ปรับแต่งให้ตรงตามความต้องการเฉพาะของลูกค้า เพิ่มประสิทธิภาพและประสิทธิภาพของระบบไฟฟ้าและพลังงาน สำหรับข้อกำหนดทางเทคนิคโดยละเอียดและตัวเลือกการปรับแต่ง โปรดดูข้อกำหนดหรือบริการของผู้ผลิต
