A kabelová průchodka je jednoduché, ale nezbytné zařízení, které zajišťuje a utěsňuje kabely tam, kde vstupují do elektrického zařízení. Vytvořením těsné a ochranné bariéry blokuje vodu, prach a mechanické namáhání a zabraňuje poškození kabelu i systému. Tyto malé konektory jsou široce používány ve všem, od průmyslových strojů po venkovní osvětlení, pomáhají udržovat integritu systému v drsných nebo nebezpečných podmínkách. S tím, jak jsou elektrické systémy stále složitější a rozmanitější, stále roste poptávka po spolehlivých a vysoce výkonných řešeních kabelových vstupů. Poskytovatelé, jako je HUNTEC , s letitými inženýrskými zkušenostmi a pokročilou výrobní kapacitou, nabízejí odolné produkty, jako jsou nylonové a kovové kabelové průchodky, které se přizpůsobí řadě průmyslových potřeb a zajišťují flexibilitu i bezpečnost.
Kabelová průchodka je mechanický konektor používaný k připojení a utěsnění kabelu do krytu, zařízení nebo spojovací krabice. Jeho úkolem je více než jen zajistit drát – poskytuje ochranu životního prostředí, odlehčení od tahu a v mnoha případech i schopnost uzemnění. Kabelové průchodky najdete v automatizaci, telekomunikacích, námořních systémech, elektrických ovládacích panelech a mnoha dalších průmyslových nebo venkovních prostředích.
Když kabel prochází zdí, přepážkou nebo krytem, otvor se stává zranitelným místem. Vlhkost, prach nebo mechanické namáhání mohou způsobit poruchy nebo bezpečnostní problémy. Zde přichází na řadu kabelové průchodky. Vytvářejí utěsněné, stabilní rozhraní mezi kabelem a zařízením, čímž zlepšují výkon a bezpečnost v celém systému.
Fungování zařízení kabelová průchodka závisí na kombinaci mechanické komprese a těsnění. Jakmile je kabel vložen do těla průchodky, utahovací mechanismus stlačí pryžové nebo elastomerové těsnění kolem pláště kabelu. To vytváří tlakotěsné těsnění odolné proti tahu, které drží kabel pevně na svém místě.
Vnitřní struktura typicky obsahuje těsnicí matici, podložku a kompresní kroužek. Když je ucpávka zcela utažena, tyto součásti působí společně, aby zabránily vytažení kabelu a zároveň blokovaly vodu, nečistoty nebo korozivní látky. V kovových variantách – zejména těch, které se používají s pancéřovanými kabely – může vývodka také obsahovat zemnící součásti, které spojují pancéřování se zemí, čímž se snižuje elektrické riziko v prostředí s vysokým proudem.
Toto těsné rozhraní umožňuje průchodkám zachovat stupeň ochrany proti vniknutí, jako je IP66 nebo IP68 , což zajišťuje, že i v náročných prostředích zůstane zařízení chráněno.
Přestože je kabelová průchodka kompaktní, obsahuje několik kritických částí, z nichž každá plní ochrannou nebo upevňovací funkci. Typická sestava se skládá z tělesa ucpávky, těsnicího kroužku, pojistné matice, přítlačné matice a podložky nebo těsnění. Společně tvoří plně integrované řešení těsnění a přidržování kabelu.
V pokročilejších nebo vysoce výkonných vývodkách – jako jsou vývodky navržené pro pancéřovaný kabel – můžete najít další díly, jako jsou kuželové kroužky, zemnící svorky nebo dokonce dvojité kompresní zóny. Tyto extra komponenty zlepšují funkčnost tím, že zlepšují přilnavost, umožňují elektrickou kontinuitu nebo podporují vyšší úrovně ochrany proti vniknutí a výbuchu.
Například dvojité kompresní vývodky utěsňují jak vnitřní plášť, tak vnější pancíř kabelu. Tato konstrukce je často volena v těžkých instalacích, kde jsou klíčovými zájmy vibrace, tlak nebo požární ochrana.
Kabelové průchodky využívají mechanické stlačení kombinované s měkkými těsnícími materiály, aby vytvořily bariéru proti vlivům okolního prostředí. Když je těsnicí matice utažena, stlačí těsnění (často vyrobené z neoprenu, EPDM nebo silikonu) proti vnějšímu plášti kabelu. Tím se vytlačí případné vzduchové mezery a vytvoří se jednotné, vodotěsné těsnění.
Pro zajištění prachotěsnosti a vodotěsnosti jsou kabelové průchodky často hodnoceny podle norem IP. Typická průchodka IP66 odolá vysokotlakým proudům vody, zatímco průchodka IP68 zůstává vodotěsná i při delším ponoření. Tyto úrovně ochrany jsou zvláště důležité ve venkovních, námořních a podzemních instalacích.
Kabelové vývodky používané v takových podmínkách jsou často vyrobeny z kovu nebo nylonu zpomalujícího hoření a musí být pečlivě instalovány pomocí správného utahovacího momentu, aby byly zachovány tyto ochranné hodnoty v průběhu času.
Ne všechny kabely jsou si rovny a ani kabelové průchodky. Různé typy kabelových průchodek jsou navrženy tak, aby vyhovovaly specifickým kabelovým strukturám, včetně pancéřovaných kabelů, nepancéřovaných kabelů, vícežilových vodičů a dokonce i optických vláken.
U pancéřovaných kabelů, které zahrnují kovový plášť pod vnější izolací, jsou nezbytné kovové průchodky s uzemněním a uzemněním. Tyto vývodky obvykle poskytují spojovací bod, který zajišťuje elektrickou kontinuitu a bezpečnost ve vysokonapěťových aplikacích.
U nepancéřovaných nebo ohebných kabelů často nabízejí dostatečnou ochranu plastové nebo nylonové průchodky, zejména v prostředí s nízkým zatížením nebo ve vnitřním prostředí. Poskytují těsné utěsnění a vynikající odolnost proti vlhkosti a UV záření bez potřeby složitých zemnících systémů.
Průchodky pro optické kabely nebo datové kabely musí zabránit rozdrcení nebo nesprávnému vyrovnání jemných vnitřních vláken. V takových případech jsou preferovány vývodky s měkčími těsnicími vložkami a hladšími vnitřními plochami.
Materiál použitý v kabelové průchodce přímo ovlivňuje její životnost, chemickou odolnost, teplotní toleranci a mechanickou pevnost. Mezi běžné materiály patří:
Mosaz : Vynikající mechanická odolnost a odolnost proti korozi, ideální pro elektrické a průmyslové použití.
Nerezová ocel : Pevná, žáruvzdorná a vhodná pro drsná prostředí, jako jsou pobřežní plošiny nebo závody na zpracování potravin.
Hliník : Lehký a vodivý, vhodný pro kompaktní instalace s menším korozním působením.
Nylon (Polyamid) : Pevný, lehký a odolný vůči mnoha chemikáliím; ideální pro běžné elektrické a telekomunikační použití.
PVC : Flexibilní a levné, ale omezené z hlediska dlouhodobé životnosti nebo odolnosti.
PTFE (Teflon) : Používá se ve specializovaných aplikacích pro extrémní chemickou odolnost.

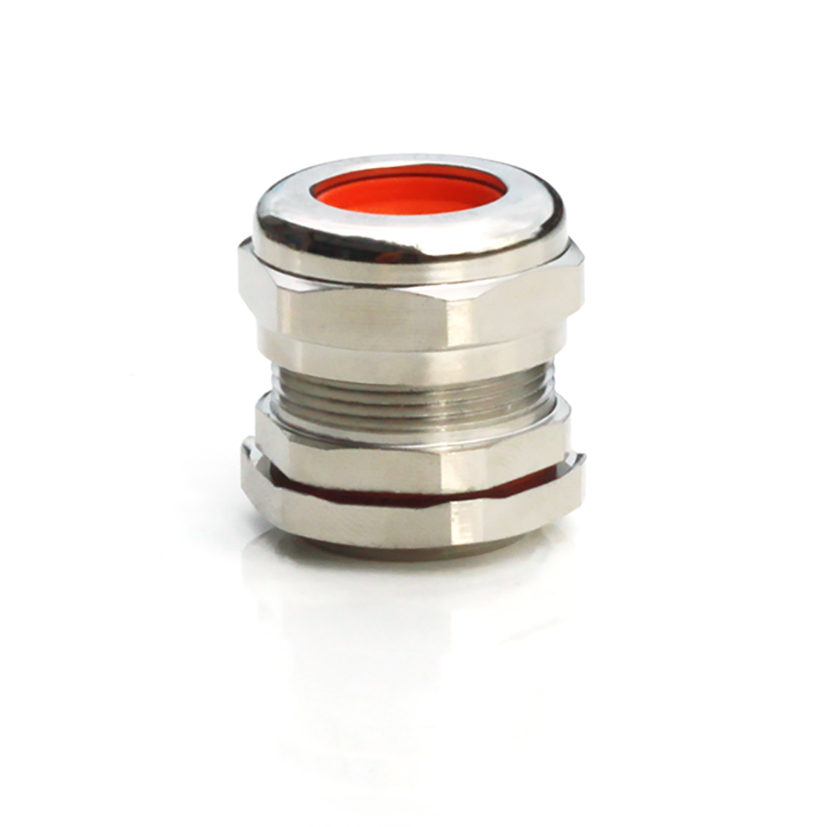

HUNTEC's kovové kabelové průchodky jsou vyrobeny ze slitiny mědi s povrchovou úpravou pro zvýšenou odolnost proti korozi a mechanické pevnosti, díky čemuž jsou vhodné pro kritická průmyslová prostředí.
Výkon a účinnost kabelové průchodky ovlivňuje několik faktorů:
Průměr kabelu : Pro správné utěsnění musí průchodka odpovídat vnější velikosti kabelu.
Typ a velikost závitu : Neshoda může vést k nesprávnému usazení nebo netěsnostem.
Podmínky prostředí : Prach, voda, tlak, teplota – to vše ovlivňuje výběr materiálu a designu.
Typ kabelu : Zda je kabel pancéřovaný, stíněný nebo ohebný, mění typ potřebné průchodky.
Místo instalace : Vnitřní, venkovní, podzemní nebo námořní instalace mohou vyžadovat různá hodnocení IP nebo certifikace.
Certifikáty : Aplikace v nebezpečných oblastech vyžadují ucpávky certifikované podle norem ATEX, IECEx, UL nebo podobných norem.
Výběr špatného typu může vést k netěsnostem, odpojení nebo dokonce k ohrožení elektrickým proudem. Proto je důležité pečlivě posoudit provozní prostředí.
Chcete-li vybrat správnou kabelovou průchodku , začněte identifikací struktury kabelu a provozního prostředí. Začněte s:
Průměr kabelu
Ať už je obrněný nebo neozbrojený
Materiál pouzdra a velikost montážního otvoru
Požadavky na hodnocení IP
Chemická nebo požární rizika
Jakékoli potřeby elektromagnetického stínění
Tyto parametry pak přizpůsobíte specifikacím ucpávky. Pokud je pravděpodobné selhání těsnění nebo mechanické namáhání, zvolte variantu s dvojitou kompresí nebo kovovou variantou. Pokud je zaměření snadné a rychlé, mohou být vhodnější nylonové průchodky.
Při práci v zónách s vysokými vibracemi nebo výbušnými zónami je nejlepší zvolit vývodku, která je odolná vůči plameni a je určena pro elektromagnetické stínění.
HUNTEC poskytuje široké portfolio kabelových průchodek navržených pro tyto různorodé požadavky, kombinující robustní design s precizním inženýrstvím pro podporu všeho od solárních invertorů až po zařízení těžkého průmyslu.
Zatímco funkce je stejná – utěsnění a zajištění kabelů – úplně jiná Provoz kabelových průchodek se liší v závislosti na jejich konstrukci. Některé vývodky mají otočné závity pro zjednodušení instalace ve stísněných prostorách. Jiné mají příruby nebo pojistné matice pro větší stabilitu na panelech.
Vyšší těsnicí tlak zajišťují například dvojité kompresní ucpávky. EMC průchodky se používají tam, kde je kritické elektrické stínění. Vývodky odolné vůči povětrnostním vlivům a zpomalující hoření se používají ve venkovních aplikacích nebo aplikacích s nebezpečím požáru.
Klíčem je sladit design a výkonnostní vlastnosti vývodky s funkcí kabelu a požadavky prostředí.
Nesprávná instalace nebo výběr kabelových průchodek může vést k poruchám nebo ohrožení bezpečnosti. Mezi běžné chyby patří:
Výběr špatné velikosti nebo materiálu
Míchání komponent od různých výrobců
Přílišné nebo nedostatečné utažení těsnění
Instalace do živých systémů
Zanedbávání použití uzemnění pro pancéřované kabely
Tato přehlédnutí mohou ohrozit ochranný výkon ucpávky, což má za následek vnikání vody, prokluzování kabelu nebo dokonce elektrické závady. Vždy dodržujte pokyny výrobce a před instalací zkontrolujte certifikace.
Kabelová průchodka může vypadat malá, ale její úkol je velký – utěsnit, chránit a uzemnit kabely, aby byla zajištěna stabilita a bezpečnost elektrického systému. Ať už pracujete v oblasti automatizace, námořní dopravy, obnovitelných zdrojů energie nebo obecných průmyslových aplikací, výběr správné ucpávky je zásadní pro dlouhodobou spolehlivost.
Vysoce výkonná řešení jako od HUNTEC pomáhá zajistit, aby vaše připojení zůstala bezpečná pod tlakem, ve vodě nebo v extrémních prostředích – nabízí spolehlivou linii ochrany tam, kde selhání není možné.
Odpověď: Vývodka stlačuje pryžové těsnění kolem kabelu, čímž blokuje prach a vodu.
Odpověď: Ne, každý kabel vyžaduje vlastní vyhrazenou průchodku, aby bylo zajištěno těsnění a bezpečnost.
Odpověď: Dvojité kompresní ucpávky poskytují dva těsnicí body, lepší pro vysoce vibrační nebo pancéřované kabely.
Odpověď: Kovové kabelové průchodky jsou odolnější a vhodné pro drsná nebo průmyslová prostředí, zatímco nylon vyhovuje lehčím aplikacím.
