เคเบิลต่อมทำงานอย่างไร？

การแนะนำ

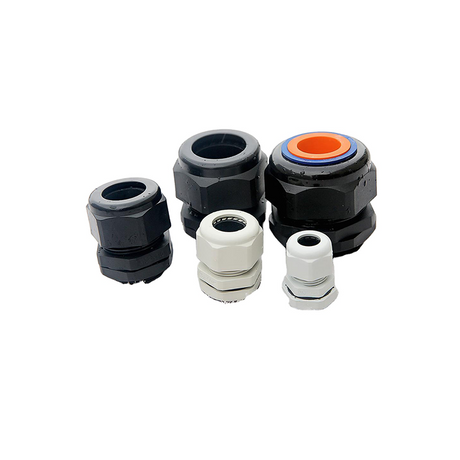

ก เคเบิลแกลนด์ เป็นอุปกรณ์ที่เรียบง่ายแต่จำเป็น ซึ่งใช้ยึดและปิดผนึกสายเคเบิลบริเวณที่เชื่อมต่อกับอุปกรณ์ไฟฟ้า ด้วยการสร้างแผงกั้นที่แน่นหนาและป้องกัน โดยจะปิดกั้นน้ำ ฝุ่น และความเครียดทางกล ป้องกันความเสียหายที่เกิดกับทั้งสายเคเบิลและระบบ ขั้วต่อขนาดเล็กเหล่านี้ใช้กันอย่างแพร่หลายในทุกสิ่งตั้งแต่เครื่องจักรอุตสาหกรรมไปจนถึงระบบไฟส่องสว่างกลางแจ้ง ช่วยรักษาความสมบูรณ์ของระบบภายใต้สภาวะที่รุนแรงหรือเป็นอันตราย เนื่องจากระบบไฟฟ้ามีความซับซ้อนและหลากหลายมากขึ้น ความต้องการโซลูชันการเข้าสายเคเบิลประสิทธิภาพสูงที่เชื่อถือได้จึงเพิ่มขึ้นอย่างต่อเนื่อง ผู้ให้บริการอย่าง HUNTEC ที่มีประสบการณ์ด้านวิศวกรรมนานหลายปีและกำลังการผลิตขั้นสูง นำเสนอผลิตภัณฑ์ที่ทนทาน เช่น เคเบิลแกลนด์ไนลอนและโลหะที่ปรับให้เข้ากับความต้องการของอุตสาหกรรมได้หลากหลาย ทำให้มั่นใจได้ถึงทั้งความยืดหยุ่นและความปลอดภัย

Cable Gland คืออะไรและทำหน้าที่อะไร?

เคเบิล แกลนด์ เป็นตัวเชื่อมต่อเชิงกลที่ใช้สำหรับติดและปิดผนึกสายเคเบิลเข้ากับกล่องหุ้ม อุปกรณ์ หรือกล่องรวมสัญญาณ หน้าที่ของมันเป็นมากกว่าการรักษาความปลอดภัยให้กับสายไฟ แต่ยังช่วยปกป้องสิ่งแวดล้อม บรรเทาความเครียด และในหลายกรณี สามารถต่อสายดินได้ คุณจะพบเคเบิลแกลนด์ในระบบอัตโนมัติ โทรคมนาคม ระบบเดินเรือ แผงควบคุมไฟฟ้า และสภาพแวดล้อมทางอุตสาหกรรมหรือกลางแจ้งอื่นๆ อีกมากมาย

เมื่อสายเคเบิลผ่านผนัง ผนังกั้น หรือกล่องหุ้ม ช่องเปิดจะกลายเป็นช่องโหว่ ความชื้น ฝุ่น หรือความเครียดทางกลอาจทำให้เกิดความล้มเหลวหรือปัญหาด้านความปลอดภัยได้ นั่นคือที่มาของเคเบิลแกลนด์ ซึ่งสร้างส่วนต่อประสานที่ปิดผนึกและเสถียรระหว่างสายเคเบิลและอุปกรณ์ ปรับปรุงประสิทธิภาพและความปลอดภัยทั่วทั้งระบบ

เคเบิลต่อมทำงานอย่างไร?

การดำเนินการ ต่อมสายเคเบิล อาศัยการผสมผสานระหว่างการบีบอัดทางกลและการปิดผนึก เมื่อเสียบสายเคเบิลเข้าไปในตัวต่อมแล้ว กลไกการกระชับจะบีบอัดซีลยางหรืออีลาสโตเมอร์รอบๆ ปลอกหุ้มสายเคเบิล สิ่งนี้จะสร้างซีลที่แน่นหนาและทนต่อความเครียดซึ่งช่วยยึดสายเคเบิลให้เข้าที่อย่างแน่นหนา

โครงสร้างภายในโดยทั่วไปประกอบด้วยน็อตซีล แหวนรอง และวงแหวนอัด เมื่อต่อมแน่นสนิท ส่วนประกอบเหล่านี้จะทำงานร่วมกันเพื่อป้องกันไม่ให้สายเคเบิลดึงออก ในขณะเดียวกันก็ปิดกั้นน้ำ สิ่งสกปรก หรือสารที่มีฤทธิ์กัดกร่อนด้วย ในรูปแบบโลหะ โดยเฉพาะอย่างยิ่งที่ใช้กับสายเคเบิลหุ้มเกราะ ต่อมอาจรวมถึงส่วนประกอบกราวด์ที่เชื่อมต่อเกราะกับดิน ซึ่งช่วยลดความเสี่ยงทางไฟฟ้าในสภาพแวดล้อมที่มีกระแสไฟฟ้าแรงสูง

อินเทอร์เฟซที่แน่นหนานี้เป็นสิ่งที่ช่วยให้ต่อมต่างๆ สามารถรักษาระดับการป้องกันน้ำเข้า เช่น IP66 หรือ IP68 เพื่อให้มั่นใจว่าอุปกรณ์ยังคงได้รับการปกป้องแม้ในสภาพแวดล้อมที่ท้าทาย

อะไรคือส่วนหลักของเคเบิลแกลนด์?

แม้ว่าจะมีขนาดกะทัดรัด แต่เคเบิลแกลนด์ประกอบด้วยชิ้นส่วนที่สำคัญหลายส่วน โดยแต่ละชิ้นทำหน้าที่ป้องกันหรือยึด ส่วนประกอบทั่วไปประกอบด้วยตัวต่อม แหวนซีล น็อตล็อค น็อตอัด และแหวนรองหรือปะเก็น เมื่อรวมกันแล้วจะทำให้เกิดโซลูชันการปิดผนึกและการยึดสายเคเบิลแบบครบวงจร

ในต่อมขั้นสูงหรือประสิทธิภาพสูง เช่น ที่ออกแบบมาสำหรับสายเคเบิลหุ้มเกราะ คุณอาจพบชิ้นส่วนเพิ่มเติม เช่น วงแหวนรูปกรวย แคลมป์กราวด์ หรือแม้แต่โซนการบีบอัดคู่ ส่วนประกอบพิเศษเหล่านี้ปรับปรุงฟังก์ชันการทำงานโดยการปรับปรุงการยึดเกาะ ช่วยให้มีความต่อเนื่องทางไฟฟ้า หรือรองรับการป้องกันทางเข้าและการระเบิดในระดับที่สูงขึ้น

ตัวอย่างเช่น ต่อมอัดสองชั้นจะปิดผนึกทั้งเปลือกด้านในและเกราะด้านนอกของสายเคเบิล การออกแบบนี้มักถูกเลือกในการติดตั้งงานหนักซึ่งการสั่นสะเทือน ความดัน หรือการป้องกันอัคคีภัยเป็นปัญหาสำคัญ

ต่อมสายเคเบิลทำหน้าที่ปิดผนึกสายเคเบิลจากฝุ่นและน้ำได้อย่างไร

เคเบิลแกลนด์ใช้การบีบอัดทางกลรวมกับวัสดุซีลอ่อนเพื่อสร้างเกราะป้องกันองค์ประกอบด้านสิ่งแวดล้อม เมื่อขันน็อตซีลให้แน่น มันจะบีบอัดซีล (มักทำจากนีโอพรีน EPDM หรือซิลิโคน) กับแจ็กเก็ตด้านนอกของสายเคเบิล วิธีนี้จะบีบช่องว่างอากาศออกและสร้างซีลกันน้ำที่สม่ำเสมอ

เพื่อให้มั่นใจถึงประสิทธิภาพในการกันฝุ่นและน้ำ เคเบิลแกลนด์ มักได้รับการจัดอันดับตามมาตรฐาน IP ต่อม IP66 ทั่วไปสามารถต้านทานการฉีดน้ำแรงดันสูงได้ ในขณะที่ ต่อม IP68 ยังคงกันน้ำได้ภายใต้การแช่น้ำเป็นเวลานาน ระดับการป้องกันเหล่านี้มีความสำคัญอย่างยิ่งในการติดตั้งกลางแจ้ง ทางทะเล และใต้ดิน

เคเบิลแกลนด์ที่ใช้ในสภาวะดังกล่าวมักทำจากโลหะหรือไนลอนที่ทนไฟ และต้องติดตั้งอย่างระมัดระวังโดยใช้แรงบิดที่ถูกต้องเพื่อรักษาระดับการป้องกันเหล่านี้ไว้เมื่อเวลาผ่านไป

เคเบิลแกลนด์สำหรับสายเคเบิลประเภทต่างๆ

สายเคเบิลไม่ได้ถูกสร้างขึ้นมาเท่ากันทั้งหมด และเคเบิลแกลนด์ก็ไม่เหมือนกัน เคเบิลแกลนด์ประเภทต่างๆ ได้รับการออกแบบมาเพื่อรองรับโครงสร้างสายเคเบิลเฉพาะ รวมถึงสายเคเบิลหุ้มเกราะ สายเคเบิลที่ไม่มีเกราะ ตัวนำแบบมัลติคอร์ และแม้แต่ไฟเบอร์ออปติก

สำหรับสายเคเบิลหุ้มเกราะซึ่งมีปลอกโลหะอยู่ใต้ฉนวนด้านนอก ต่อมโลหะที่มีคุณสมบัติการต่อสายดินและสายดินถือเป็นสิ่งสำคัญ โดยทั่วไปต่อมเหล่านี้จะเป็นจุดเชื่อมต่อที่ช่วยให้มั่นใจถึงความต่อเนื่องทางไฟฟ้าและความปลอดภัยในการใช้งานไฟฟ้าแรงสูง

สำหรับสายเคเบิลที่ไม่มีเกราะหรือยืดหยุ่น ต่อมพลาสติกหรือไนลอนมักจะให้การป้องกันที่เพียงพอ โดยเฉพาะอย่างยิ่งในสภาพแวดล้อมที่มีความเครียดต่ำหรือภายในอาคาร ให้การปิดผนึกที่แน่นหนาและทนทานต่อความชื้นและรังสียูวีได้ดีเยี่ยม โดยไม่จำเป็นต้องใช้ระบบสายดินที่ซับซ้อน

ต่อมสำหรับไฟเบอร์ออปติกหรือสายเคเบิลข้อมูลจะต้องหลีกเลี่ยงการบดอัดหรือการจัดแนวเกลียวภายในที่ละเอียดอ่อนไม่ตรง ในกรณีเช่นนี้ แนะนำให้ใช้ต่อมที่มีส่วนแทรกการปิดผนึกที่นุ่มนวลกว่าและพื้นผิวด้านในที่เรียบกว่า

เคเบิลแกลนด์ทำมาจากอะไร?

วัสดุที่ใช้ใน เคเบิลแกลนด์ ส่งผลโดยตรงต่อความทนทาน ทนต่อสารเคมี ทนต่ออุณหภูมิ และความแข็งแรงทางกล วัสดุทั่วไป ได้แก่ :

• ทองเหลือง : ทนทานต่อกลไกและการกัดกร่อนได้ดีเยี่ยม เหมาะสำหรับงานไฟฟ้าและอุตสาหกรรม

• สแตนเลส : แข็งแรง ทนความร้อน และเหมาะสำหรับสภาพแวดล้อมที่รุนแรง เช่น แท่นนอกชายฝั่งหรือโรงงานแปรรูปอาหาร

• อะลูมิเนียม : น้ำหนักเบาและเป็นสื่อกระแสไฟฟ้า เหมาะสำหรับการติดตั้งขนาดกะทัดรัดและมีการกัดกร่อนน้อย

• ไนลอน (โพลีเอไมด์) : เหนียว น้ำหนักเบา และทนทานต่อสารเคมีหลายชนิด เหมาะสำหรับงานไฟฟ้าและโทรคมนาคมทั่วไป

• PVC : ยืดหยุ่นและราคาไม่แพง แต่มีข้อจำกัดในเรื่องความทนทานหรือความต้านทานในระยะยาว

• PTFE (เทฟล่อน) : ใช้ในงานเฉพาะด้านเพื่อการทนทานต่อสารเคมีขั้นรุนแรง

ฮันเทค เคเบิลแกลนด์โลหะ ผลิตจากโลหะผสมทองแดงพร้อมการปรับสภาพพื้นผิวเพื่อเพิ่มประสิทธิภาพการป้องกันสนิมและความแข็งแรงทางกล ทำให้เหมาะสำหรับการใช้งานในอุตสาหกรรมที่มีความสำคัญต่อภารกิจ

ปัจจัยอะไรที่ส่งผลต่อการทำงานของต่อมสายเคเบิล?

ปัจจัยหลายประการมีอิทธิพลต่อประสิทธิภาพและประสิทธิผลของเคเบิลแกลนด์:

• เส้นผ่านศูนย์กลางของสายเคเบิล : ต่อมจะต้องตรงกับขนาดสายเคเบิลด้านนอกเพื่อการปิดผนึกที่เหมาะสม

• ประเภทและขนาดของเกลียว : การไม่ตรงกันอาจทำให้เกิดความพอดีหรือเส้นทางรั่วที่ไม่เหมาะสมได้

• สภาพแวดล้อม : ฝุ่น น้ำ ความดัน อุณหภูมิ ล้วนส่งผลต่อการเลือกวัสดุและการออกแบบ

• ประเภทสายเคเบิล : ไม่ว่าสายเคเบิลเป็นแบบหุ้มเกราะ มีฉนวนหุ้ม หรือแบบยืดหยุ่น สามารถเปลี่ยนประเภทของต่อมที่ต้องการได้

• ตำแหน่งการติดตั้ง : การติดตั้งในอาคาร ภายนอก ใต้ดิน หรือทางทะเล อาจต้องมีการจัดระดับ IP หรือการรับรองที่แตกต่างกัน

• การรับรอง : การใช้งานในพื้นที่อันตรายจำเป็นต้องมีต่อมที่ผ่านการรับรอง ATEX, IECEx, UL หรือมาตรฐานที่คล้ายกัน

การเลือกประเภทที่ไม่ถูกต้องอาจส่งผลให้เกิดการรั่วไหล ขาดการเชื่อมต่อ หรือแม้กระทั่งอันตรายจากไฟฟ้า ดังนั้นจึงจำเป็นอย่างยิ่งที่จะต้องประเมินสภาพแวดล้อมการปฏิบัติงานอย่างรอบคอบ

วิธีเลือกเคเบิลแกลนด์ที่เหมาะสมสำหรับการติดตั้งของคุณ

หากต้องการเลือก เคเบิลแกลนด์ ที่ถูกต้อง ให้เริ่มต้นด้วยการระบุโครงสร้างของสายเคเบิลและสภาพแวดล้อมการทำงาน เริ่มต้นด้วย:

• เส้นผ่านศูนย์กลางของสายเคเบิล

• ไม่ว่าจะหุ้มเกราะหรือไม่หุ้มเกราะก็ตาม

• วัสดุตัวเครื่องและขนาดรูยึด

• ข้อกำหนดการจัดระดับ IP

• ความเสี่ยงจากการสัมผัสสารเคมีหรือไฟ

• ความต้องการการป้องกันแม่เหล็กไฟฟ้าใด ๆ

จากนั้นคุณจะจับคู่พารามิเตอร์เหล่านี้กับข้อกำหนดเฉพาะของต่อม หากซีลล้มเหลวหรือเกิดความเค้นเชิงกล ให้เลือกการบีบอัดสองชั้นหรือแบบโลหะ หากโฟกัสได้ง่ายและรวดเร็ว ต่อมไนลอนอาจเหมาะสมกว่า

เมื่อทำงานในโซนที่มีการสั่นสะเทือนสูงหรือเกิดการระเบิด วิธีที่ดีที่สุดคือเลือกต่อมที่ทนไฟและป้องกันคลื่นแม่เหล็กไฟฟ้า

HUNTEC นำเสนอกลุ่มผลิตภัณฑ์เคเบิลแกลนด์ที่ได้รับการออกแบบทางวิศวกรรมสำหรับความต้องการที่หลากหลายเหล่านี้ ผสมผสานการออกแบบที่แข็งแกร่งเข้ากับวิศวกรรมที่มีความแม่นยำเพื่อรองรับทุกสิ่งตั้งแต่อินเวอร์เตอร์พลังงานแสงอาทิตย์ไปจนถึงอุปกรณ์อุตสาหกรรมหนัก

Cable Glands ทั้งหมดทำงานในลักษณะเดียวกันหรือไม่?

แม้ว่าฟังก์ชันจะเหมือนกัน แต่การปิดผนึกและการรักษาความปลอดภัยสายเคเบิลจะแตกต่างกัน ต่อมสายเคเบิล ทำงานแตกต่างกันไปขึ้นอยู่กับการออกแบบ ต่อมบางชนิดมีเกลียวแบบหมุนได้เพื่อทำให้การติดตั้งในพื้นที่แคบทำได้ง่ายขึ้น บางรุ่นมีหน้าแปลนหรือน็อตล็อคเพื่อเพิ่มความมั่นคงบนแผง

ตัวอย่างเช่น ต่อมอัดสองชั้นจะให้แรงดันการซีลที่สูงขึ้น ต่อม EMC ถูกใช้เมื่อการป้องกันไฟฟ้ามีความสำคัญ ต่อมทนฝนและแดดและทนไฟใช้ในการใช้งานกลางแจ้งหรืองานที่เสี่ยงต่อการเกิดไฟไหม้

สิ่งสำคัญคือต้องจับคู่คุณลักษณะด้านการออกแบบและประสิทธิภาพของต่อมกับฟังก์ชันของสายเคเบิลและความต้องการของสภาพแวดล้อม

ข้อผิดพลาดทั่วไปที่ส่งผลต่อการทำงานของต่อมสายเคเบิล

การติดตั้งหรือการเลือกเคเบิลแกลนด์ไม่ถูกต้องอาจทำให้เกิดความล้มเหลวหรืออันตรายด้านความปลอดภัยได้ ข้อผิดพลาดทั่วไปได้แก่:

• การเลือกขนาดหรือวัสดุไม่ถูกต้อง

• การผสมส่วนประกอบจากผู้ผลิตหลายราย

• การขันซีลให้แน่นเกินไปหรือแน่นเกินไป

• การติดตั้งในระบบสด

• ละเลยการใช้สายดินสำหรับสายหุ้มเกราะ

การควบคุมดูแลเหล่านี้อาจทำให้ประสิทธิภาพการป้องกันของต่อมลดลง ส่งผลให้มีน้ำเข้า สายเคเบิลเลื่อนหลุด หรือแม้แต่ไฟฟ้าขัดข้อง ปฏิบัติตามหลักเกณฑ์ของผู้ผลิตและตรวจสอบใบรับรองก่อนการติดตั้งเสมอ

บทสรุป

เคเบิล แกลนด์ อาจดูเล็ก แต่งานใหญ่ นั่นคือการปิดผนึก การป้องกัน และการต่อสายดิน เพื่อให้มั่นใจถึงเสถียรภาพและความปลอดภัยของระบบไฟฟ้า ไม่ว่าคุณจะทำงานในระบบอัตโนมัติ ทางทะเล พลังงานทดแทน หรือการใช้งานทางอุตสาหกรรมทั่วไป การเลือกต่อมที่เหมาะสมถือเป็นสิ่งสำคัญสำหรับความน่าเชื่อถือในระยะยาว

โซลูชั่นประสิทธิภาพสูงเช่นเดียวกับจาก HUNTEC ช่วยให้แน่ใจว่าการเชื่อมต่อของคุณปลอดภัยภายใต้ความกดดัน ในน้ำ หรือในสภาพแวดล้อมที่รุนแรง—ให้แนวการป้องกันที่เชื่อถือได้ โดยที่ความล้มเหลวไม่ใช่ทางเลือก

คำถามที่พบบ่อย

ถาม: เคเบิลแกลนด์ปิดผนึกสายเคเบิลอย่างไร

ตอบ: ต่อมจะบีบอัดซีลยางรอบๆ สายเคเบิล เพื่อป้องกันฝุ่นและน้ำ

ถาม: ฉันสามารถใช้ต่อมเดียวกันกับสายเคเบิลหลาย ๆ เส้นได้หรือไม่

ตอบ: ไม่ สายเคเบิลแต่ละเส้นต้องมีต่อมเฉพาะของตัวเองเพื่อให้แน่ใจว่ามีการปิดผนึกและปลอดภัย

ถาม: ต่อมอัดแบบเดี่ยวและแบบคู่แตกต่างกันอย่างไร?

ตอบ: ต่อมอัดสองชั้นมีจุดซีลสองจุด ดีกว่าสำหรับสายเคเบิลที่มีการสั่นสะเทือนสูงหรือสายเคเบิลหุ้มเกราะ

ถาม: เคเบิลแกลนด์โลหะดีกว่าไนลอนหรือไม่

ตอบ: เคเบิลแกลนด์โลหะมีความทนทานมากกว่าและเหมาะสำหรับสภาพแวดล้อมที่รุนแรงหรือในอุตสาหกรรม ในขณะที่ไนลอนเหมาะกับการใช้งานที่เบากว่า
