Svorkovnice jsou základní součástí elektrických a elektronických systémů. Tato modulární zařízení slouží ke spojování a zajišťování vodičů a zajišťují jak mechanické, tak elektrické spojení. Ale pokud jde o jejich specifickou roli, často dochází k nejasnostem v tom, zda jsou svorkovnice vstupy nebo výstupy. Tento článek se ponoří hluboko do svorkovnic, jejich typů, funkcí a aplikací a také se zaměří na základní otázku: Je svorkovnice vstupem nebo výstupem?
Svorkovnice . je zařízení používané k připojení a zajištění elektrických vodičů v obvodu Tyto bloky se často nacházejí v různých průmyslových, komerčních a rezidenčních prostředích a poskytují bezpečný a organizovaný prostředek pro ukončení drátových spojů. Svorkovnice se dodávají v mnoha tvarech, velikostech a provedeních, aby vyhovovaly různým typům kabelových potřeb.
Svorkovnice se ve svém jádru skládá z pouzdra, které drží sadu elektrických kontaktů, které jsou připojeny k drátům pomocí šroubů nebo pružinových mechanismů. Blok zajišťuje, že tato spojení jsou bezpečná a že obvod zůstane funkční. Funguje jako spojovací bod, kde je více vodičů připojeno ke společnému bodu nebo kde mohou být vodiče připojeny k zařízením, vybavení nebo jiným částem obvodu.
Funkčnost svorkovnice často závisí na její konstrukci a hraje klíčovou roli při prevenci poruch obvodů, snížení zkratů a zajištění stabilního provozu zajištěním bezpečných spojení.
Svorkovnice plní v obvodu několik životně důležitých funkcí:
Zakončení vodičů : Poskytují bezpečný spojovací bod pro vodiče, čímž snižují možnost špatných spojení nebo zkratů.
Uspořádání vodičů : Pomáhají udržovat vodiče úhledně organizované a zabraňují zamotání nebo křížení, což může vést k ohrožení elektrickým proudem.
Segmentace obvodů : Ve složitějších systémech, svorkovnice umožňují snadné oddělení obvodů, což usnadňuje údržbu a odstraňování problémů.
Ochrana : Některé svorkovnice jsou dodávány s vestavěnou izolací a ochrannými prvky, které zabraňují úrazu elektrickým proudem nebo zkratu.
Existují různé typy svorkovnic, z nichž každá je navržena pro specifické aplikace. Pojďme prozkoumat některé z nejběžnějších typů:
konektor svorkovnice . Pro připojení vodičů se obvykle používá Tyto konektory jsou klíčové pro zajištění bezpečného a spolehlivého elektrického připojení. Společným znakem těchto konektorů je, že často umožňují bezpečné a těsné spojení pomocí šroubu, který drží drát na místě.
Tyto konektory jsou široce používány v různých aplikacích, včetně průmyslových strojů, automobilových a telekomunikačních systémů, aby bylo zajištěno správné zapojení a bezpečné připojení.

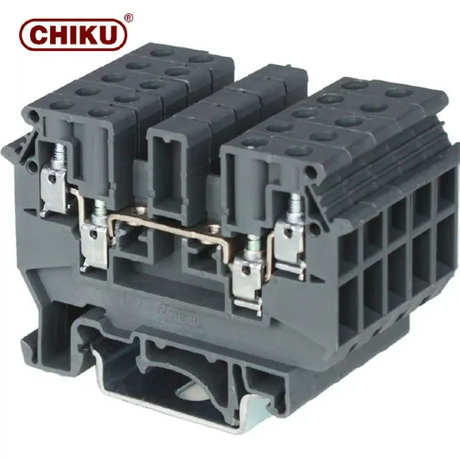

Šroubová svorkovnice je typ svorkovnice, která používá šrouby k upevnění vodiče k bloku. Je to jeden z nejběžnějších a nejpoužívanějších typů díky své jednoduchosti a spolehlivosti. Drát se umístí pod kovovou svorku nebo desku a utáhne se šroub, aby se drát zajistil na místě.
Tyto bloky se používají v aplikacích, kde je vyžadováno pevné a stabilní spojení. Běžně se vyskytují v ovládacích panelech, strojních zařízeních a dalších průmyslových systémech. Šroubové svorkovnice zvládnou různé velikosti vodičů a nabízejí vysokou odolnost.
Pružinová svorkovnice používá pružinový mechanismus k zajištění drátu na místě. Na rozdíl od šroubu svorkovnice , pružinové svorkovnice nevyžadují šrouby k utažení drátu. Místo toho pružinový mechanismus bezpečně drží drát, což usnadňuje a urychluje instalaci a údržbu.
Pružinové svorkovnice jsou často preferovány v situacích, kdy může být nutné rychle a často měnit zapojení, jako jsou elektronická zařízení a komunikační systémy.

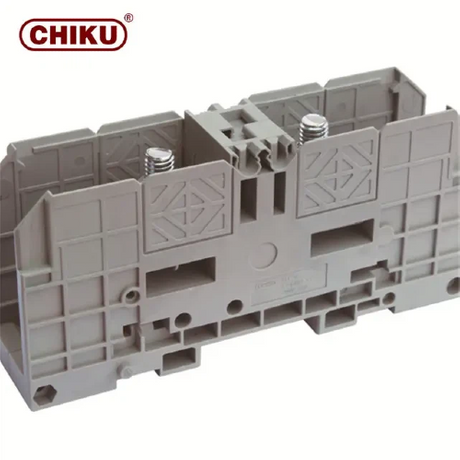

Závorová svorkovnice je navržena s přepážkami mezi každým přípojným bodem, což zajišťuje izolaci mezi různými svorkami. Tento typ svorkovnice se často používá ve vysokonapěťových nebo složitých obvodech, aby se zabránilo zkratům mezi spoji.
Bariérové svorkovnice jsou ideální pro aplikace, kde je vyžadován vysoký stupeň bezpečnosti a oddělení mezi obvody. Běžně se používají v rozvodech energie, průmyslové automatizaci a dalších zařízeních, kde je vzájemně propojeno více vysoce výkonných obvodů.
Nyní se dostáváme k základní otázce: Je svorkovnice vstupem nebo výstupem?
Krátká odpověď je, že svorkovnice mohou být použity pro vstupy i výstupy v závislosti na konfiguraci a účelu obvodu, jehož jsou součástí.
Když se svorkovnice používají k příjmu signálů nebo elektrické energie, fungují jako vstup. V této konfiguraci jsou vodiče připojeny ke svorkovnici, která pak umožňuje proudění proudu do zařízení nebo systému, ke kterému je připojen. Svorkovnice může být například použita pro příjem energie z napájecího zdroje nebo pro příjem datových signálů z externího zařízení.
Na druhé straně, když se svorkovnice používají k odesílání signálů nebo elektrické energie do jiných součástí nebo zařízení, fungují jako výstup. V této konfiguraci je svorkovnice součástí obvodu, kde dodává energii nebo data jiným systémům nebo zařízením. Například, svorkovnice by mohla být použita pro připojení výstupního zařízení, jako je motor nebo světlo, k napájecímu zdroji.
Mnoho svorkovnic může sloužit jak vstupním, tak výstupním rolím v různých částech stejného obvodu. Například ve složitém systému může svorkovnice přijímat vstup z napájecího zdroje v jednom bodě a odesílat výstup do zátěže, jako je motor, v jiném. Tato všestrannost činí svorkovnice základní součástí moderních elektrických systémů.
Díky své všestrannosti jsou svorkovnice vhodné pro širokou škálu aplikací, včetně:
V průmyslových řídicích systémech se svorkovnice používají k připojení různých částí strojů a ovládacích panelů. Pomáhají směrovat energii do motorů, senzorů a dalších zařízení, která jsou nezbytná pro procesy automatizace.
V energetických rozvodech se svorkovnice používají k zabezpečení elektrického vedení, připojovacích transformátorů, jističů a dalších elektrických zařízení. Tyto systémy vyžadují vysokou úroveň bezpečnosti a bariérové svorkovnice se často používají k zamezení elektrických zkratů mezi elektrickými vedeními.
Svorkovnice se také nacházejí v telekomunikačních zařízeních, kde pomáhají řídit přenos a distribuci signálu. Jsou klíčové pro organizaci a údržbu elektroinstalace ve složitých komunikačních sítích.
V obytných, komerčních a průmyslových budovách se svorkovnice používají v elektrických panelech pro správu a organizaci elektroinstalačních systémů. Zajišťují bezpečné a efektivní připojení a usnadňují údržbu a upgrady.
Klíčový rozdíl mezi šroubovými a pružinovými svorkovnicemi spočívá v tom, jak je drát zajištěn. Šroubové svorkovnice používají šrouby k utažení a zajištění drátu, což zajišťuje pevné spojení, zatímco pružinové svorkovnice používají pružinový mechanismus k držení drátu na místě, což umožňuje jejich rychlejší a snadnější instalaci.
Ano, bariérové svorkovnice jsou speciálně navrženy pro vysokonapěťové aplikace. Tyto bloky mají mezi každým bodem připojení bariéry, které zajišťují bezpečnost a zabraňují zkratům. Běžně se používají v systémech distribuce energie a průmyslové automatizace.
Ano, svorkovnice jsou obecně opakovaně použitelné. Šroubové i pružinové svorkovnice umožňují vyjmutí a opětovnou instalaci vodičů, díky čemuž jsou vhodné pro systémy, které vyžadují údržbu nebo aktualizace.
Výběr správné svorkovnice závisí na faktorech, jako jsou požadavky na napětí a proud, počet připojených vodičů a specifické prostředí, kde bude svorkovnice používána. Pro vysokonapěťové systémy bariérové svorkovnice , zatímco mohou být ideální pružinové svorkovnice jsou vhodnější pro rychlou a snadnou instalaci.
Svorkovnice jsou obvykle vyrobeny z odolných materiálů, jako je plast nebo kov . Pouzdro je často vyrobeno z polykarbonátu nebo jiných izolačních materiálů, zatímco kontaktní kolíky jsou obvykle vyrobeny z mědi nebo jiných vodivých kovů.
Svorkovnice hrají zásadní roli v organizaci a bezpečnosti elektrických obvodů. Ať už fungují jako vstupy, výstupy nebo obojí, tato zařízení pomáhají zajistit účinné a bezpečné připojení vodičů a usnadňují provoz různých elektrických systémů. Pochopení jejich typů, funkcí a aplikací vám může pomoci vybrat tu správnou svorkovnici pro vaše specifické potřeby.
